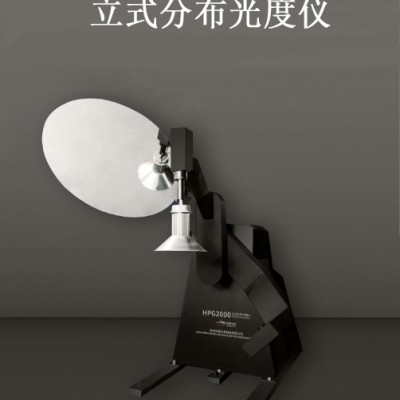

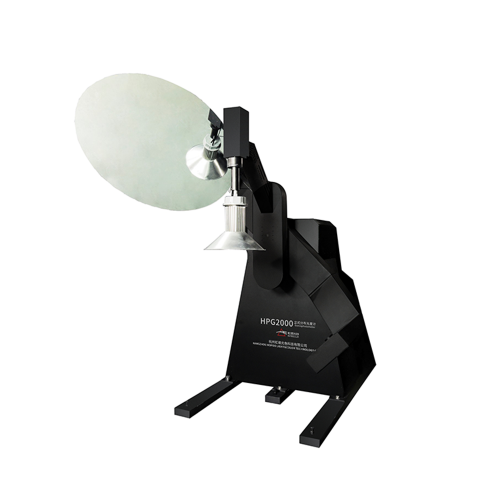

HPG2000立式分布光度计

HPG2000是立式分布光度计，国际照明委员会CIE70文件推荐的运动反光镜分布光度计。围绕测试灯具中心作圆周运动的反光镜,将灯具测量方向的光束反射到光度探测器上，实现不同平面上的光强分布曲线的测量。本系统符合美国能源之星IES LM79标准、欧洲标准EN13032、GB/T9468灯具分布光度测试的一要求等国际、国内相关标准要求。
可测量灯具的空间光强分布曲线、空间颜色分布、光强数据、灯具总光通量、有效光通量、区域光通量、灯具效率、亮度限制曲线、眩光等级、概算曲线、最大允许距高比、有效发光角、上射光通量、下射光通量、等照度曲线、等光强曲线等光度参数。可以导出IES文件、CIE文件、LTD文件等多种格式的灯具文件。

主要参考标准
LM-79-2008 固态照明产品的电气和光度测量认定方法;
GB/T9468-2008灯具分布光度测量的一般要求;
LB/T 001-2008 整体式LED路灯的测量方法;
GB/T 24824-2009 普通照明用LED模块测量方法;
GB/T7002-2008  投光照明灯具光度测试 ;
CIE 69  Methods of Characterizing Illuminance Meters and Luminance Meters；
CIE 70-1987   The measurement of absolute luminous intensity distributions；
CIE 121-1996   The photometry of goniophotometer of luminaries；
CIE 84    Measurement of luminous flux；
IESNA LM-75   Goniophotometer Types and Photometric Coordinates；

主要技术特性：
1、被测灯具测量位置与实际使用状态一致，灯具工作状态不变；
2、反射镜可绕被测灯具360度转动，被测灯具自身可旋转360度；
3、采用贵金属光纤点刷技术，实现不间断连续测量，不会绕线，转动平稳；
4、激光十字线瞄准装置、方便，准确地安装测试灯具的位置；
5、角度精度：0.1度，角度分辨率：0.01度；
6、设备最大尺寸：长宽高2400×3200×3300mm ，中心高度1600mm；
7、暗房最小尺寸：长宽高12.0×3.5×3.5米；
8、灯具最大尺寸：最大出光口尺寸<1.2米，方形灯:800mm×800mm，长条灯:1200mm;
9、配备多种测试夹具：路灯夹具、面板灯夹具、长条型日光灯夹具、E40/E27灯头夹具；

光度参数：
1、高精度恒温探头（恒温点35±1度，恒温精度±0.1度）；
2、V(λ)修正精度：CIE标准级（f1’ <0.03）;
3、照度测量范围：0.001 lx至200 klx , 5档自动量程;
4、高稳定带遮光光栅的探头支架，高底可调，上下和左右倾角可调；
5、光度探头连接线长度：20米（特殊要求可加长）；

暗房示意图：

4、根据被测灯的类型，如路灯及室外灯、室内灯或投光灯等，输出相应的打印报告，可直接保存为PDF文件，便于交流存档等。

 HPG2000软件介绍及实景照：
